Konstruktionsritningar (K-ritningar)

Behöver du konstruktionsritningar för att gå vidare med ditt bygglov eller bygganmälan?
Hos UDP Arkitekter hjälper vi dig med kompletta och tydliga K-ritningar, anpassade efter krav från just din kommun och utformade av erfarna byggnadskonstruktörer.

Vad är K-ritningar?

Konstruktionsritningar – eller K-ritningar – är tekniska ritningar som visar hur byggnaden ska konstrueras strukturellt. De kompletterar arkitektritningar och är ofta ett krav för att få startbesked från kommunen.

Ritningarna fokuserar på byggnadens bärande delar och säkerställer att konstruktionen uppfyller alla krav enligt Boverkets byggregler (BBR) och Eurokoderna (EKS).

Du behöver konstruktionsritningar när du:

  • ska bygga ett nytt hus, fritidshus eller attefallshus,
  • planerar en tillbyggnad eller större ändring av en befintlig byggnad,
  • uppför ett garage, en carport eller annan komplementbyggnad,
  • ska göra en bygganmälan som kräver startbesked från kommunen,
  • vill visa att byggnaden klarar belastningar från snö, vind, egenvikt och användning.

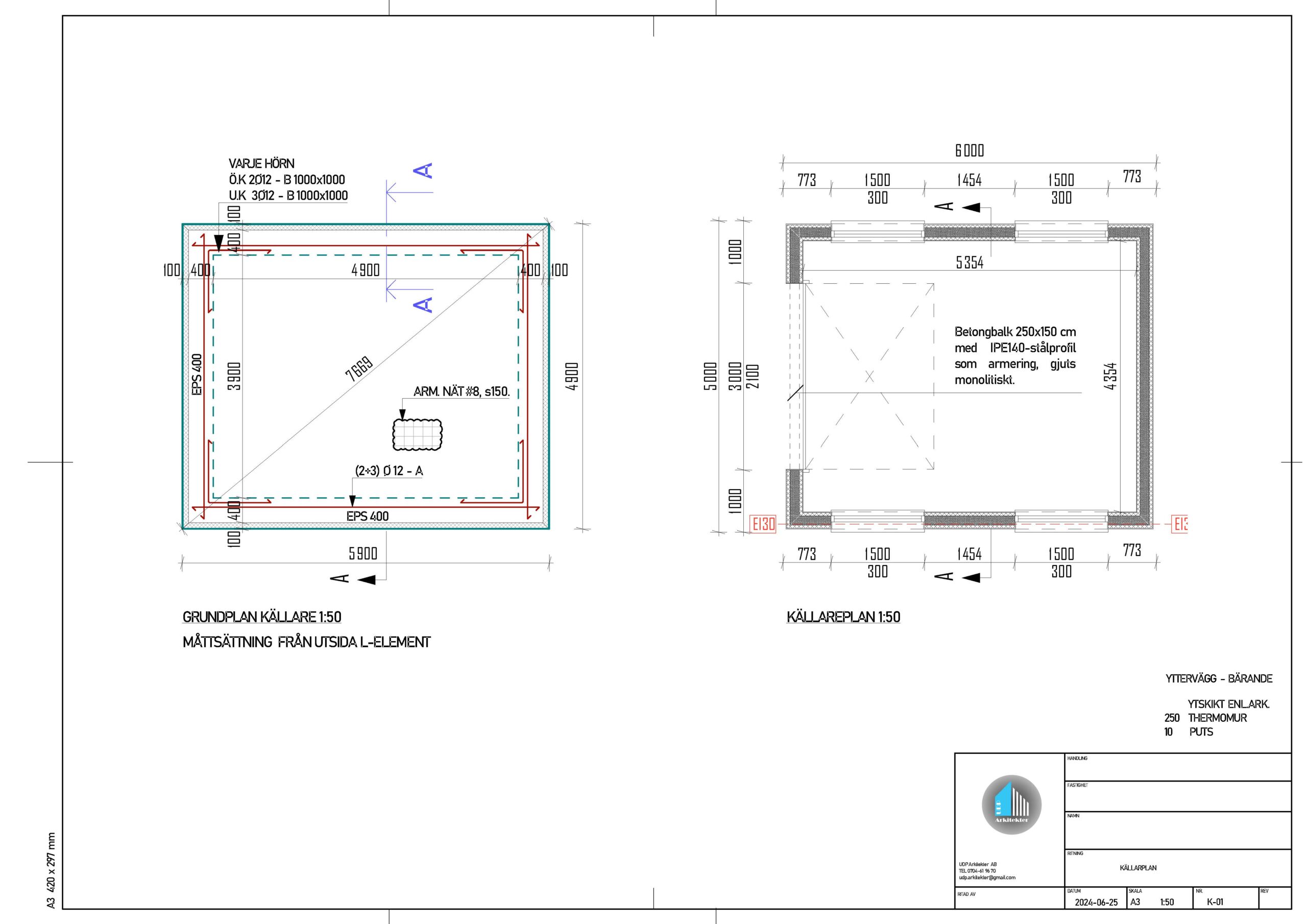

Grundplan (Grundläggningsritning)

Visar hur byggnaden förankras i marken:

  • Typ av grund (platta på mark, krypgrund, källare)
  • Placering av grundbalkar, kantbalkar och eventuella pålar
  • Armering, betongkvalitet och dimensioner
  • Isolering, dränering och fuktskydd
  • Detaljritningar för anslutningar mot väggar och bjälklag

Bärande väggar och pelare

  • Angivelse av bärande väggar, material och dimensionering
  • Pelare och balkar vid öppningar eller större spännvidder
  • Förstärkningar vid fönster och dörröppningar
  • Sammanfogning mellan våningsplan

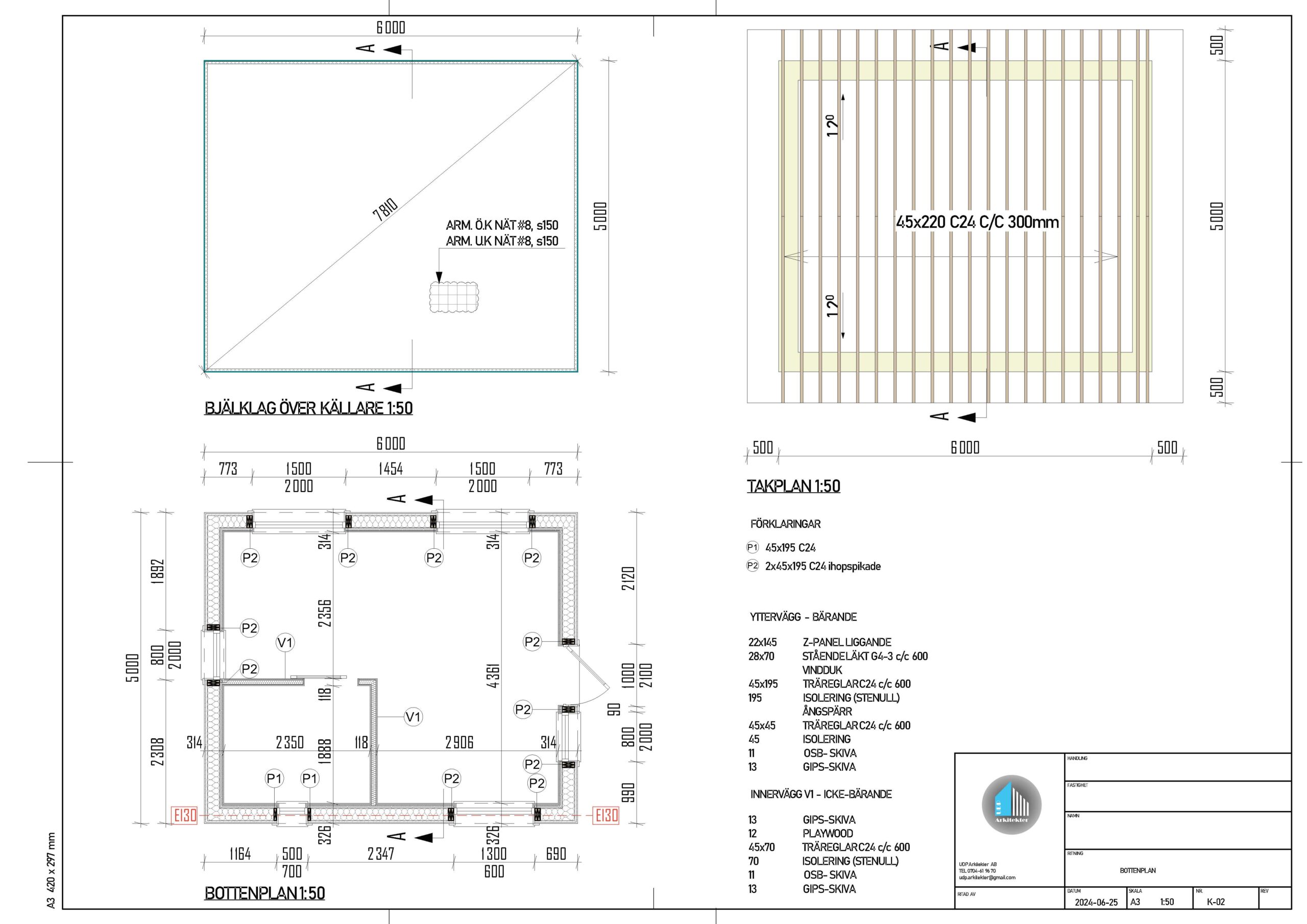

Bjälklagsplan

  • Reglar, balkar och deras placering
  • Spännvidder och infästningsmetoder
  • Ljudisolering och brandklassning
  • Uppbyggnad av golv (bjälklagskaka)

Takstolar och takkonstruktion

  • Form, typ och placering av takstolar (fackverk, åstak, sadeltak, pulpettak etc.)
  • Dimensioner, snözoner och bärförmåga
  • Förstärkningar och detaljerade snitt med anslutningar

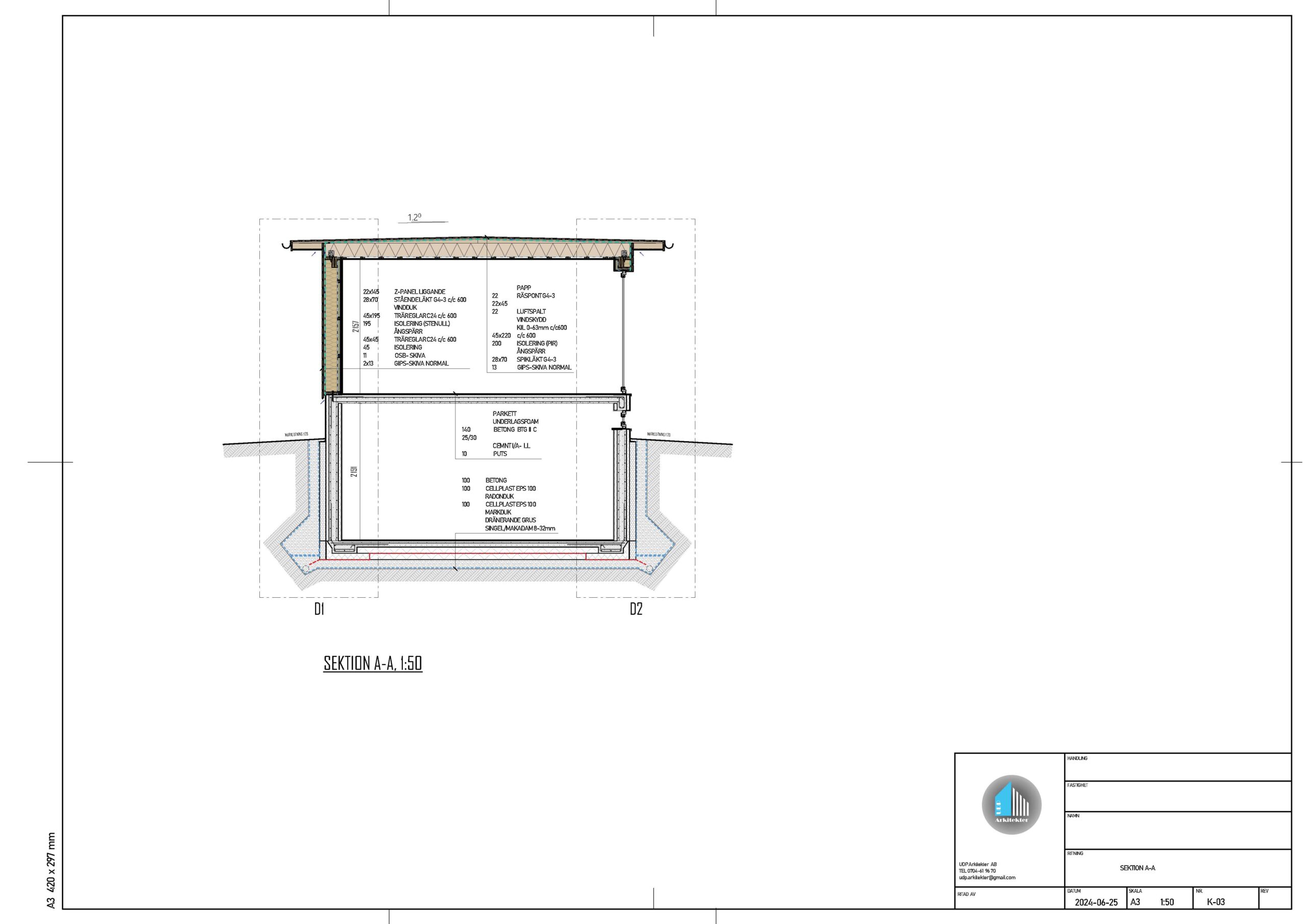

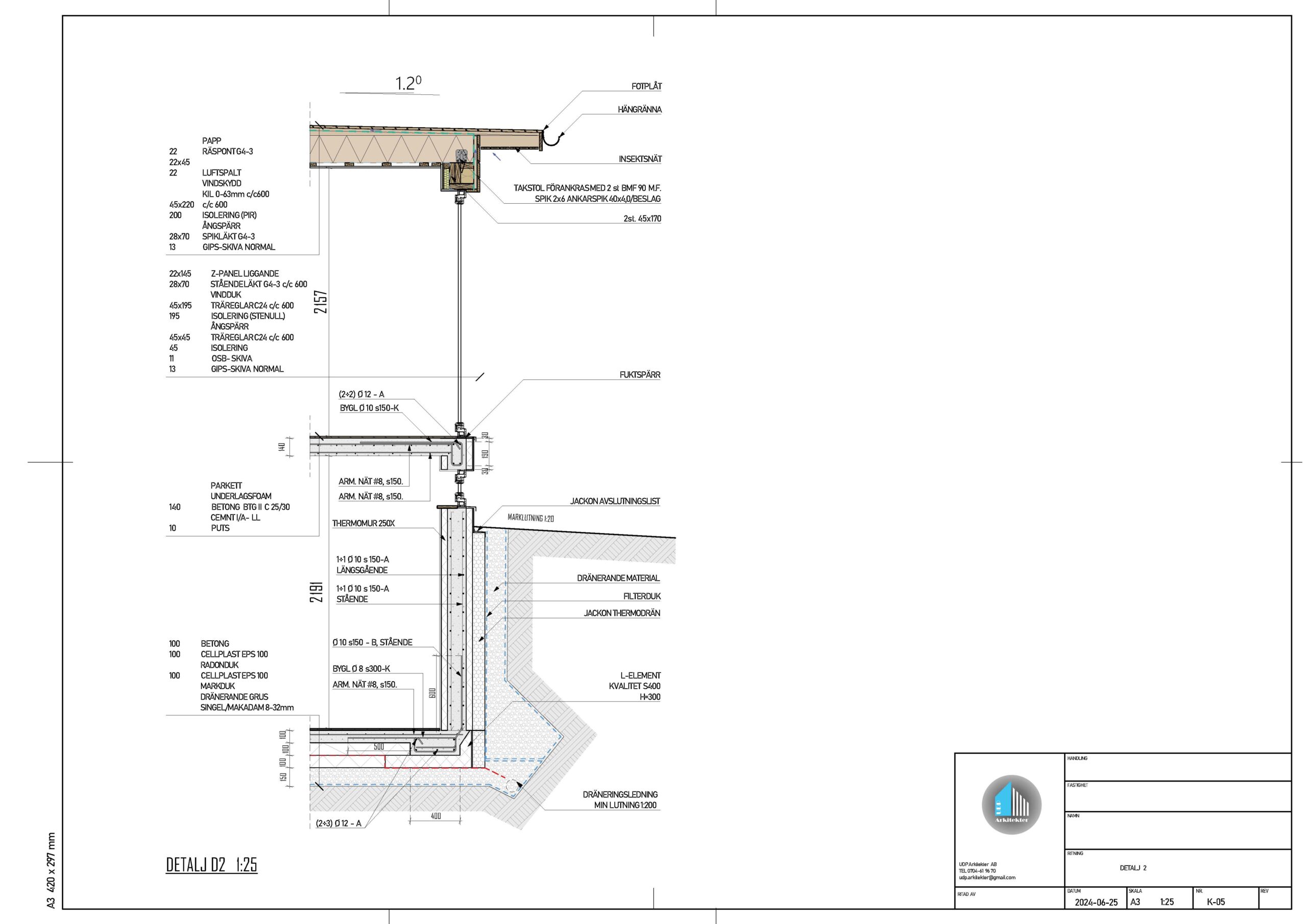

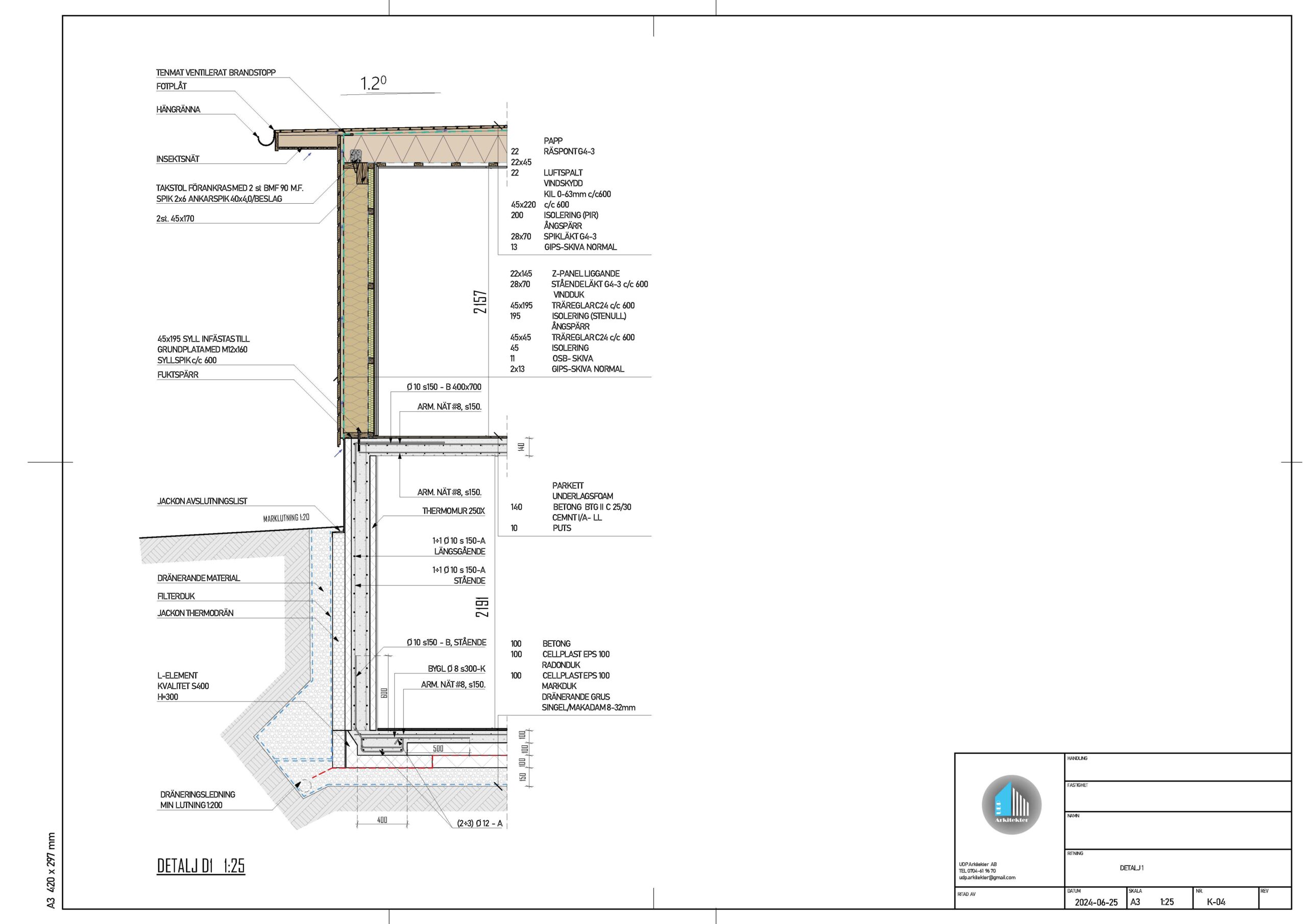

Konstruktionstekniska detaljer (snitt och sektioner)

  • Visar hur väggar, golv, tak möts
  • Infästning av byggdelar, beslag och övergångar
  • Isolering, köldbryggor och energieffektivitet

Lastberäkningar och dimensionering

  • Dimensionering enligt EKS och Eurokoder
  • Belastningsberäkningar (egenvikt, snö, vind, nyttig last)
  • Dokumentation redo att lämnas till kontrollansvarig eller kommunen

En konstruktionsbeskrivning är ett skriftligt dokument som kompletterar ritningarna. Den ger en teknisk översikt av byggnadens uppbyggnad, materialval och konstruktionsprinciper.

Vad innehåller en konstruktionsbeskrivning?

  • Val av stomtyp (trä, stål, betong etc.)
  • Principer för lastöverföring och grundläggning
  • Placering och funktion av bärande element
  • Brandskydd och fuktskydd
  • Ljudisolering och energikrav
  • Valda konstruktionslösningar och hänvisningar till BBR/EKS/Eurokoder
  • Samordning mellan olika konstruktionsdelar

När krävs den?

  • Vid nybyggnad, tillbyggnad eller ändringar av bärande konstruktion
  • När kommunen kräver tydligare teknisk motivering
  • För att underlätta byggarbetet och samordning med andra discipliner
